Detalhes do produto:
|
Nome de parte: | Analisador da impedância | Escala de frequência: | 1KHz~500KHz/3Mhz/5Mhz |
---|---|---|---|
Precisão da frequência: | ±10 Ppm | Amplificação: | Transdutor cerâmico, ultrassônico piezoelétrico, poder ultrassônico |
Peso líquido: | 3.5KG | Dimensões: | 240*190*100mm |
Velocidade da medição: | 0.5s / Uma passagem | Precisão da fase: | 0,15 graus |
Escala da impedância: | 0.1Ω~1MΩ | Etapa da frequência: | 0.1Hz ao algum |
Realçar: | Analisador ultrassônico cerâmico da impedância,Analisador ultrassônico da impedância do verificador de 10 Ppm,Analisador da impedância do verificador de 10 Ppm |
Deacription:

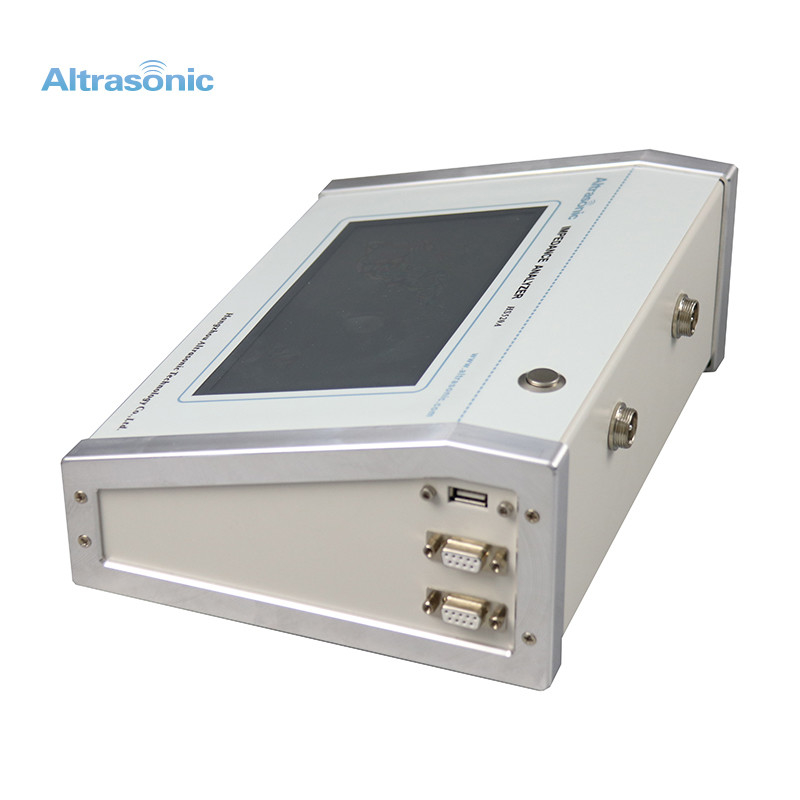

O analisador ultrassônico da impedância, igualmente conhecido como o instrumento de medição da frequência ultrassônica, analisador ultrassônico do parâmetro do transdutor, verificador ultrassônico da impedância do transdutor, analisador ultrassônico do desempenho, o instrumento consiste no hardware e no software.
Especificação:
Nome do produto | Analisador ultrassônico da impedância |
Escala de frequência | 1kHz~500kHz |
Índice da medida | Todos os parâmetros, o gráfico |
Precisão da medida | <0> |
Precisão da frequência | ±10ppm |
Escala da impedância | 1Ω~1MΩ |
Tamanho | 24*19*10cm |
Temperatura do ambiente de teste | 10~40℃ |
Etapa da frequência | 0.1Hz~Any |
Como guiar a produção de analisador da impedância
Para avaliar o desempenho de um oscilador ou de um sistema de vibração, é necessário analisar as curvas dos parâmetros e da admissão.
1) Parâmetros:
O analisador da impedância pode ser usado para avaliar e assim por diante o desempenho de vários dispositivos tais como o transdutor cerâmico, piezoelétrico piezoelétrico, sistema de vibração inteiro (transdutor mais o chifre, o molde). Os parâmetros os mais importantes do analisador da impedância para a análise de dispositivos ultrassônicos são como segue:
Fs: A frequência mecânica da ressonância, isto é, a frequência de trabalho do sistema de vibração, deve ser projetada tão perto como possível ao valor previsto, e deve combinar o ponto de trabalho da fonte de alimentação.
Para a máquina de limpeza, mais alta a consistência da frequência da ressonância do oscilador, o melhor.
Para a máquina de solda plástica ou processamento ultrassônico, a frequência ressonante do oscilador afastar-se-á do ponto de trabalho quando o chifre ou morre projeto é ilógica.
R1: Resistência dinâmica, resistência piezoelétrica do ramo da série do oscilador, nas mesmas condições do apoio, menor o melhor. Para a limpeza ou o oscilador de solda, está geralmente entre 5 e 20. Se é demasiado grande, o oscilador ou o sistema de vibração terão problemas, tais como a má combinação do circuito ou a baixa vida do eficiência de conversão e a curto do oscilador.
Qm: Fatores de qualidade mecânicos, determinados pelo método da curva da condutibilidade, Qm = Fs/(F2-F1), mais alto o Qm, o melhor, porque mais alto o Qm, mais alta a eficiência do oscilador; mas Qm deve combinar com a fonte de alimentação, quando o valor de Qm é demasiado alto, a fonte de alimentação não pode combinar.
Para o oscilador de limpeza, mais alto o valor de Qm, o melhor. Em linhas gerais, o Qm do oscilador de limpeza deve realizar-se entre 500 e 1000. Se é demasiado baixo, a eficiência do oscilador é baixa, se é demasiado alta, a fonte de alimentação não pode combinar.
Para a solda ultrassônica ou o processamento, o valor do oscilador próprio de Qm é geralmente aproximadamente 500-1000, o sistema inteiro é 1500-3000, se demasiado baixo, a eficiência da vibração é baixa, mas não pode ser demasiado alta, porque mais alto o Qm, mais estreita a largura de banda de trabalho, a fonte de energia é difícil de combinar, isto é, a fonte de energia é difícil de trabalhar no ponto da frequência da ressonância, o equipamento não pode work.CT: O valor da capacidade do capacitor livre e do dispositivo piezoelétrico em 1 quilohertz é o mesmo que aquele medido pelo medidor digital da capacidade. Subtraindo a capacidade dinâmica C1 deste valor, a capacidade estática verdadeira C0, C0 = CT-C1, pode ser obtida. A indutância deve ser usada a
o balancethe 20.In o projeto de circuito da máquina de limpeza ou da máquina de processamento ultrassônica, C0 de equilíbrio corretamente pode melhorar o fator de poder da fonte de alimentação. Há duas maneiras de usar o equilíbrio da indutância, o ajustamento paralelo e a série do ajustamento.
Fp: frequência Anti-ressonante, a frequência ressonante do ramo paralelo do oscilador piezoelétrico. Nesta frequência, a impedância Zmax do oscilador piezoelétrico é a maior. Se a impedância anti-ressonante Zmax é muito baixa, o oscilador tem problemas.
2) gráficos
O analisador da impedância fornece cinco tipos das cartas coordenadas, entre que as cartas logarítmicas estão da grande importância para a detecção de dispositivos piezoelétricos. O desempenho da vibração do sistema piezoelétrico do oscilador ou de vibração pode ser julgado diretamente pelo diagrama coordenado logarítmico, que é mais intuitivo e prático.
