Grande analisador ultrassônico do chifre da escala de frequência 1-3Mhz para testes da frequência de Sonotrode

Grande analisador exato o mais novo do chifre do dispositivo de medição da escala de frequência 1-3Mhz para testes da frequência de Sonotrode

Especificação:

Descrição:

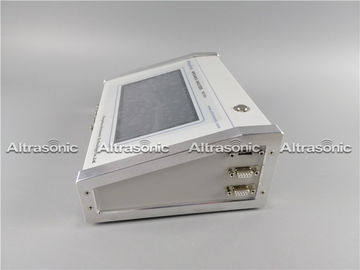

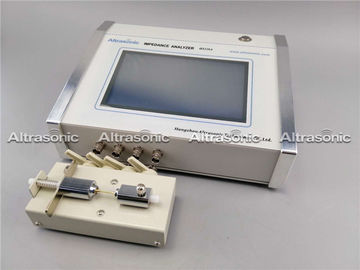

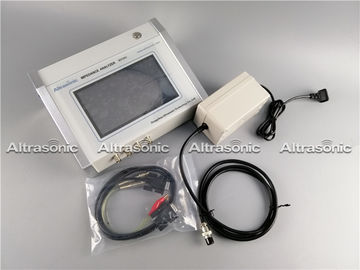

O analisador ultrassônico HS520A é desenvolvido comummente pelo departamento da automatização da universidade de China Tsinghua e pela academia de ciências chinesa. Era amplamente utilizado na detecção de dispositivos e de equipamento ultrassônicos piezoelétricos de soluções integradas.

HS520A, comparando com o HS70A-P (computador) e o HS70A-D (a bordo da versão da exposição), é uma nova geração de analisador ultrassônico dos componentes que baseie na combinação das vantagens dos dispositivos precedentes.

As características são como seguindo:

• Grande tela, toque da tela cheia, fazendo ao HS520A a experiência de funcionamento de ambos os HS70A-P (versão do computador), e não incômodo com um sentido da operação de computador.

2. Confia na capacidade de processo de dados do processador poderoso novo do BRAÇO, precisão da medida de HS520A é muito mais alto do que HS70A-D (com versão da exposição), pode conseguir o nível de HS70A-P (versão do computador).

• A operação do toque da tela cheia é mais fácil de usar, já não precisa HS70A-D (própria versão da exposição) um grande número botões do exame, assim operar instrumentos transforma-se extremamente simples, o tamanho da produção menor, isqueiro e mais portátil.

4. Conectando o computador para operar-se como HS70V-P. O software é inteiramente - compatível, o usuário é já não familiar com a operação do software.

1. HS520A foi tomado em consideração as necessidades da linha de produção automatizada operação no tempo de desenvolvimento, reservadas o 232interface com a relação de uma comunicação do PLC e de comunicação do IO (entrada e a saída da repetição)

6. A operação de HS520A é baseada já não no sistema de Windows, com a capacidade de operação segura a longo prazo na linha de produção.

Gráficos de medição e dados

1. Introdução gráfica

O sistema indica da “o gráfico de círculo admissão” + do “o gráfico logarítmo”

Gráfico de círculo da admissão: a trajetória da admissão em função da frequência no sistema coordenado polar.

Gráfico do logarítmo: a linha vermelha é a curva do logarítmo da amplitude da impedância e a linha azul é a curva da fase da impedância.

Você pode clicar “LgZ/GB-F” para indicar a curva da admissão, a linha vermelha é a peça real da admissão, e a linha azul é a divisória imaginária da admissão.

2. Descrição dos parâmetros:

Fs: frequência ressonante

F1and F2: Ponto da meia potência

Gmax: Condutibilidade máxima

R1: Impedância dinâmica

Fp: Frequência Antiresonant

Qm: Fator de qualidade mecânico

CT: Capacidade

L1: Indutância dinâmica

C1: Capacidade dinâmica

C0: Capacidade estática

Keff: Coeficiente eletromecânico eficaz do acoplamento

KP: Coeficiente eletromecânico plano do acoplamento

Pm: O valor da fase do ponto da frequência ressonante

ZM: Valor mínimo da impedância

Fm: Frequência mínima da impedância

Aplicação:

Cerâmica piezoelétrica, transdutores, máquinas da limpeza ultrassônica, máquina de soldadura plástica ultrassônica, materiais acústicos, magnetostritores subaquáticos, moedor ultrassônico, atomização ultrassônica, invertendo o radar, o agrupamento ultrassônico, o phacoemulsification, os motores ultrassônicos, e os todos dispositivos restantes usados em piezoelétrico e no ultrassom.
